02 / DİKEY HAREKET
Giyotin
cam.
Cam paneller motorlu mekanizmayla düşey raylarda hareket eder. Yan kılavuzlar, yatay alüminyum cam profilleri ve üst mekanizma kasası; cephenin taşıyıcı geometrisiyle birlikte projelendirilir.
Paneller nasıl çalışır?

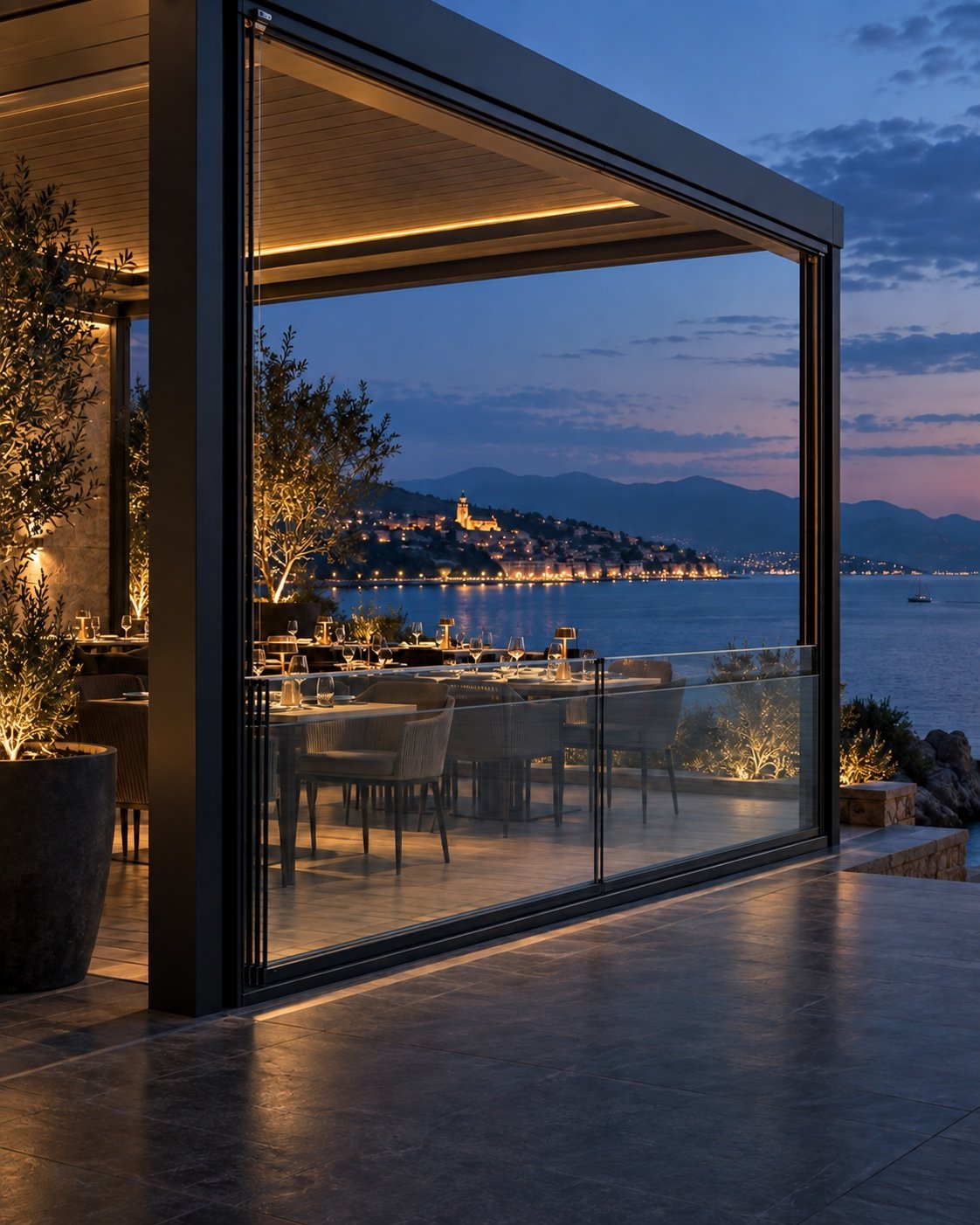

Sistem tipine göre iki veya daha fazla cam panel, motor ve aktarma elemanlarıyla aynı düşey eksende hareket eder. Hareketli paneller açık konumda sabit panelin önünde veya arkasında toplanır; kalan panel korkuluk işlevi görebilir.
Cam kenarlarının çıplak görünmemesi için yatay profiller her paneli taşır. Yan köşe profilleri hareketi yönlendirir; üst kasa motor ve aktarma sistemini barındırır.
Toplanma yönü ve panel sayısı açık konumda kalacak geçişi belirler.
Açıklık, ağırlık, rüzgâr ve ısıl beklentiye göre uygun cam seçilir.
Kontrol senaryosu, alt kapanma hattı ve kullanım erişimi projede tanımlanır.
Motor kasasına erişim ve periyodik bakım boşluğu kapatılmadan çözülür.
Modül kararı neden önemlidir?
Tek parça görünüm isteği; cam ağırlığı, profil rijitliği, rüzgâr yükü ve motor kapasitesiyle birlikte ele alınır. Design Lab’de 5,00 metreye kadar tek parça ön yerleşim korunur; daha geniş açıklıklar eşit modüllere ayrılır. Kesin üretim ölçüsü teknik hesap ve saha koşuluyla belirlenir.
Uygulama notu
Giyotin cam, mevcut yapının iki taşıyıcısı arasına oturmalı; yan profiller boşlukta veya taşıyıcıdan kopuk gösterilmemelidir.
Canlı sistem deneyimiDikey hareketi,
